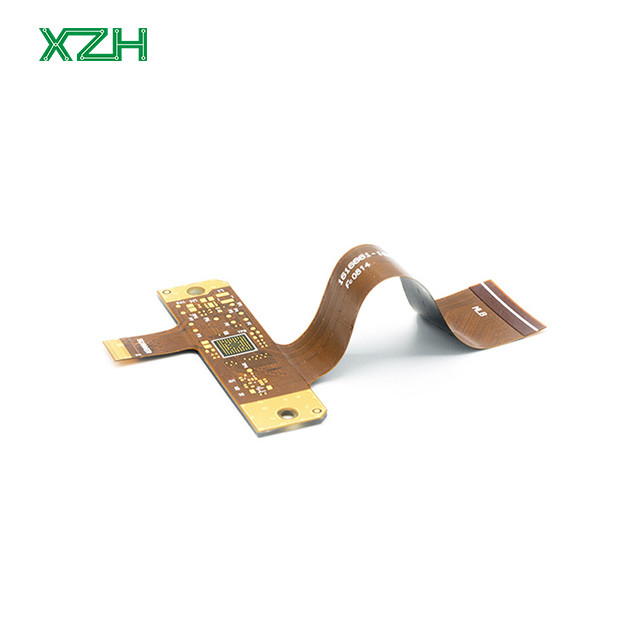

Φεβλέσιμος κατασκευαστής PCB FPC Ο αξιόπιστος συνεργάτης σας για εξατομικευμένη κατασκευή ευέλικτων PCB
-
Επισημαίνω
Φύλλα PCB FPC
,Εύκαμπτο PCB FPC
,Προσαρμοσμένος κατασκευαστής ευέλικτων PCB
-
ΤύποςFPC, flex pcb
-
Βασικό υλικόΠολυμίδιο, χαλκό και Ni/Au, Πολυμίδιο, χαλκό και Ni/Au
-
Δάχος χαλκού1 ουγκιά
-
Μοντέλο1.6mm
-
Μίν. Μέγεθος τρύπας0.2 mm
-
Ελάχιστο πλάτος γραμμής4MIL
-
Ελάχιστη διαφορά γραμμών4MIL
-
Τελεία επιφάνειαςΧρυσό βύθιση, Χρυσό βύθιση
-
Μέγεθος του πίνακαΔιορθωτικό μέτρο για την παρακολούθηση των επιβατών
-
Χρώμα μάσκας συγκόλλησηςΚίτρινο, προαιρετικό
-
Υπηρεσία ΣυνέλευσηςΠυροσβεστική συσκευή
-
ΟνομασίαΔιπλής όψεως FPC Flexible PCB Board, κατασκευαστής FPCB
-
Μούβ1pcs
-
Δάχος0.2mm
-
ΔοκιμέςΕ-δοκιμή 100%
-
Τόπος καταγωγήςΓκουανγκντόνγκ, Κίνα
-
ΜάρκαXZH FPC
-
Αριθμό μοντέλουΠυροσβεστική συσκευή
-
Ποσότητα παραγγελίας min100 κομμάτια
-
ΤιμήCN¥18.03/pieces 100-1999 pieces
Φεβλέσιμος κατασκευαστής PCB FPC Ο αξιόπιστος συνεργάτης σας για εξατομικευμένη κατασκευή ευέλικτων PCB
Ελαστικός κατασκευαστής PCB Ο αξιόπιστος συνεργάτης σας για εξατομικευμένη κατασκευή ευέλικτων PCB
XZH: Ο πάροχος λύσεων ODM/OEM
Υλικά | ΠΙ, χαλκό και Ni/Au |
Τύπος | Επενδύσεις σε ηλεκτρική ενέργεια |
Σκηνές | 1-4 στρώματα |
Τελειωμένες διαστάσεις πίνακα | 10*15mm, 250*380mm |
Μοντέλο | 00,057 έως 0,6 mm |
Τελειωμένο πάχος πλάκας | ±2 mils |
Διάμετρος τρύπας γεωτρικής | 00,15 έως 6,7 mm |
Τελειωμένο διαμέτρου | 0.1mm (ελάχιστο) |
Δυνατότητα διασύνδεσης | 00,0275 έως 0,1 mm |
Ανεκτικότητα διαμέτρου τρύπας της PTH | ±2 mils |
Ανεκτικότητα διάμετρου τρύπας NPTH | ± 1 εκατ. |
Ανεπάρκεια θέσης τρύπας (σε σύγκριση με τα δεδομένα του Gerber) | ± 1 εκατ. |
Δάψος του χαλκού για τρύπες PTH | 8 έως 30 μm |
Ανάγκη μετά την χαραγή | ± 30, 15% για την αντίσταση |
Ανεκτικότητα εικόνας προς εικόνα (ελάχιστη) | ±3 mils |
Ανεπάρκεια εικόνας προς την άκρη (ελάχιστη) | ±2 mils |
Καταχώριση στρώματος κάλυψης (ελάχιστο) | 6 χιλιοστά |
Διάμετρος τρύπας τρύπωσης | 0.1 έως 5,0 mm |
Ανεπάρκεια για την προσκόλληση κόλλων και στερεωτικών | ±0,3 mm |
Διάταξη διαστάσεων χτυπήματος πετσέτας (σκληρό πετσέτα) | ±4 mils |
Ανεπάρκεια διαστάσεων τριβής (μαλακό τριβή) | ± 12 mils |
Ανεπάρκεια αντίστασης (ελάχιστη) | ± 10% |
Ανεκτικότητα SMT και πλάτος κλίσης (ελάχιστο) | ±4 mils |
Ευελιξία των προϊόντων:Η μοναδική κατασκευή του του επιτρέπει να λυγίζει και να λυγίζει, να συμμορφώνεται με οποιοδήποτε σχήμα ή σχεδιαστική απαίτηση.Ανοίγοντας ατελείωτες δυνατότητες για τα έργα σας.Σχεδιασμός εξοικονόμησης χώρου:Το XZH Flexible PCB διαθέτει ένα κομψό, εξοικονόμηση χώρου σχεδιασμό, ιδανικό για συμπαγείς συσκευές όπου οι παραδοσιακές άκαμπτες σανίδες απλά δεν χωρούν.Μεγιστοποίηση της αποδοτικότητας χωρίς να συμβιβάζεται η απόδοση.Αξιοπιστία και αντοχή:Το XZH Flexible PCB είναι κατασκευασμένο για αντοχή και αξιοπιστία.προσφέροντας γαλήνη για τα έργα σας.Επιλογές προσαρμογής:Προσαρμοσμένο στις ακριβείς προδιαγραφές σας, το XZH Flexible PCB προσφέρει απαράμιλλες επιλογές προσαρμογής, είτε πρόκειται για μέγεθος, σχήμα ή λειτουργικότητα.Θα συνεργαστούμε μαζί σας για να δημιουργήσουμε μια λύση που ταιριάζει τέλεια στις ανάγκες σας..Πολυδιάστατη εφαρμογή:Από τα καταναλωτικά ηλεκτρονικά μέχρι τις αυτοκινητοβιομηχανικές καινοτομίες, το XZH Flexible PCB είναι η επιλογή για ένα ευρύ φάσμα εφαρμογών.το οποίο το καθιστά την απόλυτη λύση για κάθε βιομηχανία.Δοκιμή απόδοσης:Υποστηριζόμενο από αυστηρές δοκιμές απόδοσης, το ευέλικτο PCB μας προσφέρει απαράμιλλη σταθερότητα, αξιοπιστία και απόδοση.Τα έργα σας είναι σε ασφαλή χέρια με την κορυφαία λύση PCB της XZH.
Θέλετε περισσότερες πληροφορίες ή θέλετε να λάβετε προσφορά;Μιλήστε τώρα.το κουμπί πάνω δεξιά για να επικοινωνήσετε με τους πωλητές μας.
Υπηρεσία πελατών
Υπηρεσία PCB
XZH Προμήθεια μονομερών, διπλών πλακιδίων, πλακιδίων πολυεπίπεδων (1-20 στρώματα), τύπου πλακιδίων:Rigid PCB ((CEM, FR4), Flexible PCB, Rigid-Flex PCB, MCPCB ((Aluminum PCB), Ceramic PCB, RF PCB, κλπ.
Συγκρότηση PCBΠρομήθεια εξαρτημάτων
Η XZH προσφέρει την συναρμολόγηση των κυκλωμάτων, εξαρτήματα, προμήθεια και ολοκληρωμένες λύσεις. Αυτό που μπορούμε πάντα να εγγυηθούμε είναι η καλύτερη ποιότητα, ανταγωνιστική τιμή και καλύτερη εξυπηρέτηση.
Περισσότερες λεπτομέρειες ή άλλες απαιτήσεις καλωσορίστε στο email και να συνομιλήσουμε μαζί μας.
Προφίλ εταιρείας
Ιδρύθηκε το 2014,XZH Technology Co., Ltd.είναι μια αξιόπιστη οντότητα, γνωστή για την ισχυρή τεχνική ομάδα της, τα ολοκληρωμένα συστήματα διασφάλισης ποιότητας και τα προηγμένα αναλυτικά όργανα.Τα προϊόντα μας εξυπηρετούν ένα ευρύ φάσμα εφαρμογών σε καταναλωτικά ηλεκτρονικά, τηλεπικοινωνιών, ιατρικού εξοπλισμού και βιομηχανικών τομέων, οι οποίοι απολαμβάνουν ισχυρή ζήτηση στις αγορές της Ευρώπης και της Νοτιοανατολικής Ασίας.
Οι ολοκληρωμένες υπηρεσίες μας περιλαμβάνουν σχεδιασμό, διάταξη πλακέτων, προμήθεια εξαρτημάτων, σχεδιασμό firmware, μηχανικό σχεδιασμό, PCBA και κλωνοποίηση τσιπ.Επεκτείνουμε τις υπηρεσίες μας στην αγορά εξαρτημάτων, PCB και FPC συναρμολόγηση, συσκευασία και εφοδιαστική, εξασφαλίζοντας μια απρόσκοπτη λύση από ένα σταθμό για τους πελάτες μας.Είμαστε υπερήφανοι για την προμήθεια υψηλής ποιότητας πρώτων υλών και βασικών εξαρτημάτων από αναγνωρισμένους προμηθευτές όπως η Sharp, Toshiba, ST, Samsung, Infineon, JRC και NEC, υπογραμμίζοντας περαιτέρω τη δέσμευσή μας για αριστεία.
Οι εγκαταστάσεις μας, πιστοποιημένες από τα πρότυπα ISO 9001:2000 και ISO 14001:2004Εμείς καυχιόμαστε για μια παραγωγική ικανότητα 10.000 τετραγωνικών μέτρων PCB και 5.000 τετραγωνικών μέτρων PCB FPC μηνιαίως.Η δέσμευσή μας για την ποιότητα αντανακλάται στις αυστηρές διαδικασίες ελέγχου της ποιότητας., υποστηριζόμενοι από 30 έμπειρους ελεγκτές και προηγμένο εξοπλισμό δοκιμών όπως AOI, ακτινοβολία BGA και δοκιμή PCB E, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα IECO-HSPM QC 080000, CE, UL και RoHS.
Στοχεύοντας στην "Επαγγελματική Διοίκηση, Μεγάλης Κλίμακας Βιομηχανία, Διεθνής Αγορά" ως στρατηγικό μας στόχο,Σας προσκαλούμε να εξερευνήσετε ευκαιρίες συνεργασίας μαζί μας για λεπτομερή γνώση των υπηρεσιών και των δυνατοτήτων μας.
Οι ολοκληρωμένες υπηρεσίες μας περιλαμβάνουν σχεδιασμό, διάταξη πλακέτων, προμήθεια εξαρτημάτων, σχεδιασμό firmware, μηχανικό σχεδιασμό, PCBA και κλωνοποίηση τσιπ.Επεκτείνουμε τις υπηρεσίες μας στην αγορά εξαρτημάτων, PCB και FPC συναρμολόγηση, συσκευασία και εφοδιαστική, εξασφαλίζοντας μια απρόσκοπτη λύση από ένα σταθμό για τους πελάτες μας.Είμαστε υπερήφανοι για την προμήθεια υψηλής ποιότητας πρώτων υλών και βασικών εξαρτημάτων από αναγνωρισμένους προμηθευτές όπως η Sharp, Toshiba, ST, Samsung, Infineon, JRC και NEC, υπογραμμίζοντας περαιτέρω τη δέσμευσή μας για αριστεία.
Οι εγκαταστάσεις μας, πιστοποιημένες από τα πρότυπα ISO 9001:2000 και ISO 14001:2004Εμείς καυχιόμαστε για μια παραγωγική ικανότητα 10.000 τετραγωνικών μέτρων PCB και 5.000 τετραγωνικών μέτρων PCB FPC μηνιαίως.Η δέσμευσή μας για την ποιότητα αντανακλάται στις αυστηρές διαδικασίες ελέγχου της ποιότητας., υποστηριζόμενοι από 30 έμπειρους ελεγκτές και προηγμένο εξοπλισμό δοκιμών όπως AOI, ακτινοβολία BGA και δοκιμή PCB E, εξασφαλίζοντας τη συμμόρφωση με τα πρότυπα IECO-HSPM QC 080000, CE, UL και RoHS.
Στοχεύοντας στην "Επαγγελματική Διοίκηση, Μεγάλης Κλίμακας Βιομηχανία, Διεθνής Αγορά" ως στρατηγικό μας στόχο,Σας προσκαλούμε να εξερευνήσετε ευκαιρίες συνεργασίας μαζί μας για λεπτομερή γνώση των υπηρεσιών και των δυνατοτήτων μας.
Πιστοποιητικά
Έκθεση
Τα Πλεονεκτήματά Μας
Χρόνος παράδοσης του προϊόντος
Χρόνος προετοιμασίας δείγματος | Χρόνος προετοιμασίας μαζικής παραγωγής | |||
Μονόπλευρο PCB | 1 έως 3 ημέρες | 4 έως 7 ημέρες | ||
Διπλής όψης PCB | 2 έως 5 ημέρες | 7 έως 10 ημέρες | ||
Πολυεπίπεδη PCB | 7 έως 8 ημέρες | 10 ~ 15 ημέρες | ||
Συγκρότηση PCB | 8 έως 15 ημέρες | 2 έως 4 εβδομάδες | ||
Χρόνος παράδοσης | 3-7 ημέρες | 3-7 ημέρες | ||
Συσκευή: Αντιστατική Συσκευή με κουτί | ||||
Γενικές ερωτήσεις
Ε1: Τα αρχεία σχεδιασμού μου είναι ασφαλή όταν σας τα στείλω;
Α: Τα αρχεία σας διατηρούνται σε απόλυτη ασφάλεια.
Η Fulltronics μπορεί να υπογράψει μια συμφωνία απορρήτου πριν την αποστολήαρχεία.
Η Fulltronics μπορεί να υπογράψει μια συμφωνία απορρήτου πριν την αποστολήαρχεία.
Ε2:Για παραγγελίες μικρής ποσότητας, μπορείτε να παράγετε πρωτότυπα PCB;
Α:Ναι, το XZH PCB μπορεί να παράγει πρωτότυπα. αλλά όσο μεγαλύτερη είναι η ποσότητα, τόσο μεγαλύτερη είναι η εξοικονόμηση κόστους.
Ε3:Έχετε στη διάθεση των πελατών σας υπηρεσίες μεταπώλησης προϊόντων;
Α:Ναι, για τυχόν προβλήματα ποιότητας, η XZH PCB θα αναλάβει την ευθύνη μας να τα λύσει για εσάς ανά πάσα στιγμή.
Ε4: Ποια αρχεία χρειάζεστε στα έργα PCBA;
Α:Αποκλείεται το αρχείο pcb, το αρχείο PNP ((Pick and Place) και το αρχείο θέσης των εξαρτημάτων που απαιτούνται επίσης.
Ε: Το προϊόν μας θα δοκιμαστεί πριν από την αποστολή;
Α: Ναι, θα μπορούσαμε να παρέχουμε δοκιμές κυκλώματος λειτουργίας εάν μας παρέχετε τις μεθόδους δοκιμής.
